Комплектация узла:

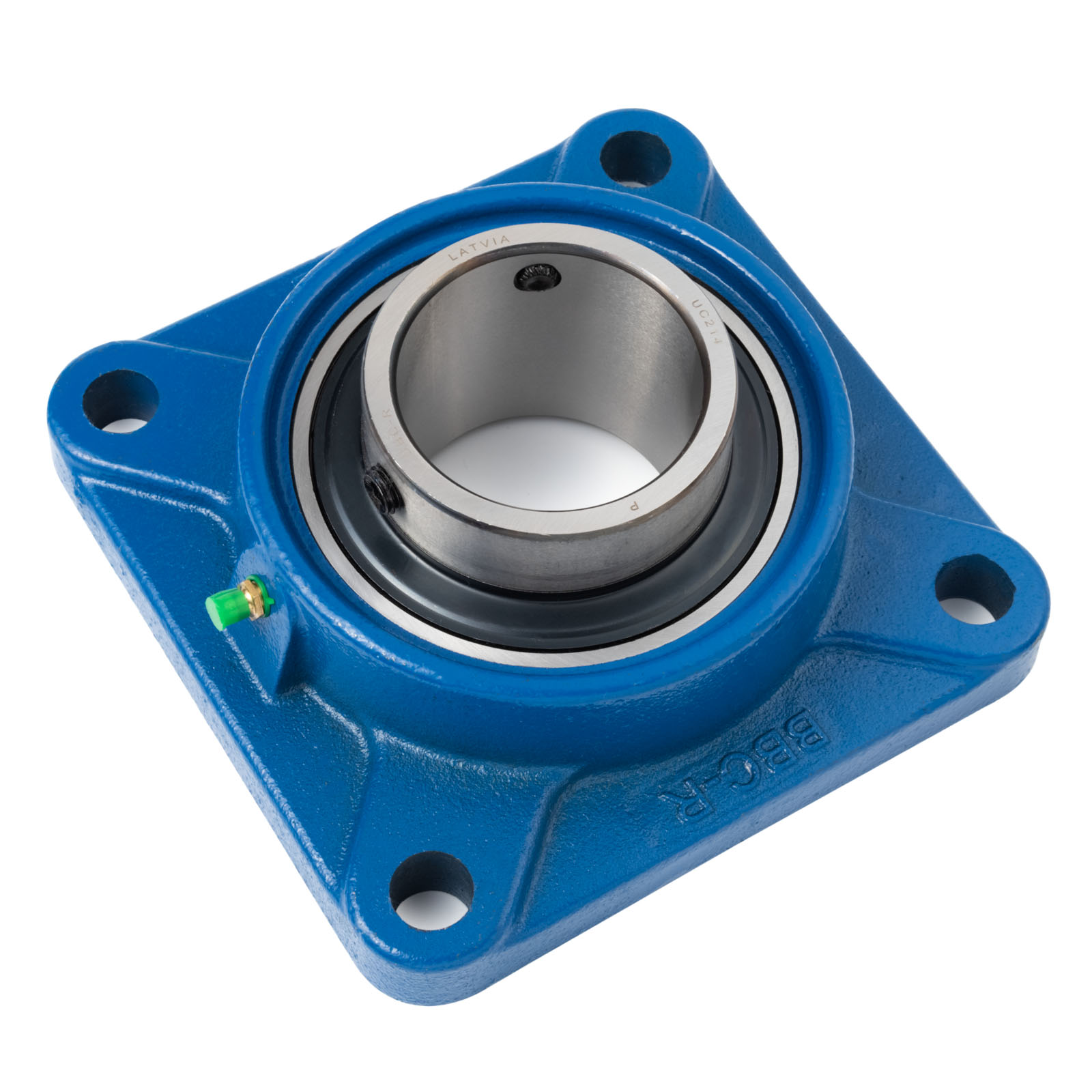

• UCF 214 — готовый к монтажу четырехугольный фланцевый узел. Состоит из чугунного корпуса F 214 с четырьмя отверстиями для крепления и установленного в него радиального шарикоподшипника UC 214 с увеличенным внутренним кольцом и сферической наружной обоймой (для компенсации перекосов вала).
Основные технические параметры узла:
• Внутренний диаметр подшипника (d): 70 мм
• Габаритный размер корпуса (длина/высота квадрата): 193 × 193 мм
• Толщина узла общая (Z): 75,4 мм
• Ширина внутреннего кольца подшипника (Bi): 74,6 мм
• Расстояние между центрами крепежных отверстий: 152 мм
• Размер крепежных болтов: M16
• Динамическая грузоподъемность: ~60,8–62,2 кН
• Статическая грузоподъемность: ~44,1–45,0 кН
