Комплектация узла:

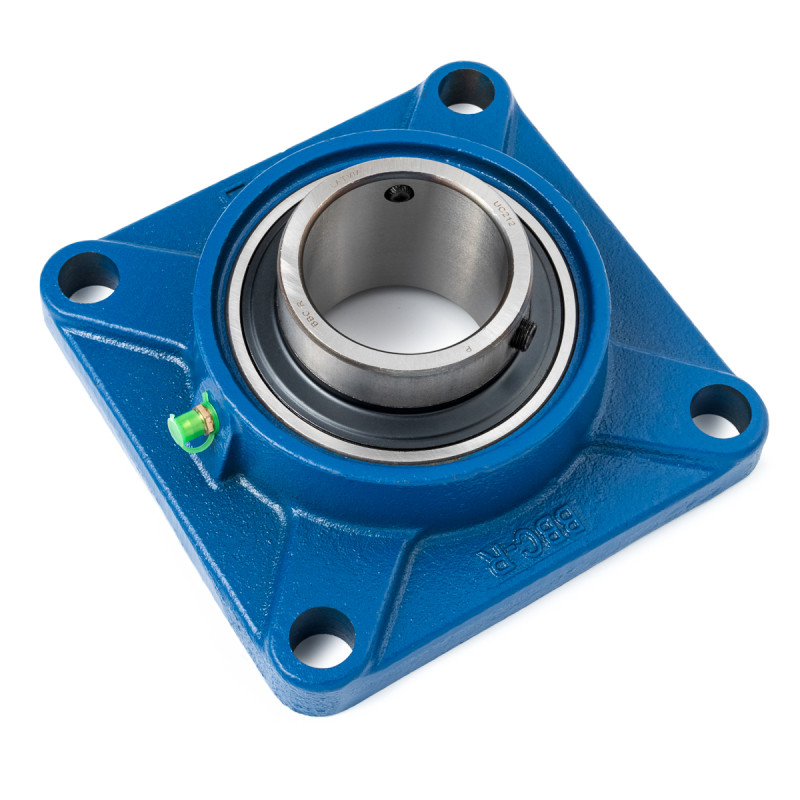

• UCF 212 — это готовый к установке четырехугольный фланцевый узел. Он состоит из массивного чугунного корпуса F 212 с четырьмя отверстиями для крепления и установленного в него радиального шарикоподшипника UC 212 с удлиненным внутренним кольцом и сферической наружной обоймой (для компенсации перекосов вала).
Основные технические параметры узла:
• Внутренний диаметр подшипника (d): 60 мм
• Габаритный размер корпуса (длина/высота квадрата): 175 × 175 мм
• Толщина узла общая (Z): ~68,7 мм
• Ширина внутреннего кольца подшипника (Bi): 65,1 мм
• Расстояние между центрами крепежных отверстий: 143 мм
• Размер крепежных болтов: M16
• Динамическая грузоподъемность: ~47,5–52,7 кН
• Статическая грузоподъемность: ~33,4–36,0 кН
